水泵单端面与双端面机械密封的区别及结构图

发布:shenzhoupv 浏览:1407次 发布时间:2020-08-09 09:15:25

水泵单端面与双端面机械密封的区别及结构图




单端面与双端面机械密封的区别,单端面机械密封结构图,双端面机械密封结构图

  泵用机械密封按结构分类的基本形式有单端面机械密封、双端面机械密封和串联机械密封。由一对密封端面组成的为单端面机械密封;由两对密封端面组成的为双端面机械密封;由两套或两套以E同向布置单端面机械密封组成的机械密封为串联机械密封。下面主要分别说明两种机械密封的结构特点供了解单端面与双端面机械密封的区别

1、单端面机械密封

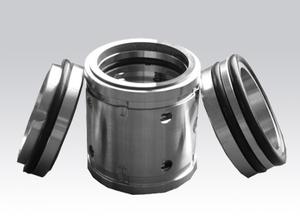

单端面机械密封

单端面机械密封结构简单,如图2l一3单端面机械密封结构图所示、制造成本低廉,安装、使用方便,一般用于油、水、有机溶剂及腐蚀性介质。

单端面机械密封结构图如下

单端面机械密封结构图

 2双端面机械密封

双端面机械密封

  有压双重机械密封(双端面机械密封)多数用于易燃、易爆、有毒、含颗粒及润滑性差的介质,通常使用时需配备密封辅助系统,即在两端面间的密封腔中通入隔离流体,从而改善机械密封的润滑和冷却条件,如图双端面机械密封结构图21—4所示。

双端面机械密封结构图如下

使用双端面机械密封的泵类产品有:不锈钢离心泵

3、单端面与双端面机械密封零件相应术语

    密封环:机械密封中其端面垂直于旋转轴线相互贴合并相对滑动的两个环形零件称密封环。

    密封端面:密封环在工作时与另一个密封环相贴合的端面。该端面通常是研磨面。

    旋转环(动环):随轴做旋转运动的密封环。

    静止环(静环):不随轴做旋转运动的密封环。

    补偿环:具有轴向补偿能力的密封环。

    非补偿环:不具有轴向补偿能力的密封环。

    补偿环组件:轴向连接并定位弹性元件的零件。

    传动座:用于与轴或轴套固定并直接带动旋转环的零件。

    传动螺钉:用于传递扭矩的螺钉。

    紧定螺钉:用于把弹簧座、传动座或其他零件固定于轴或轴套上的螺钉。

    卡环:对补偿环起轴向限位作用的零件。

    防转销:用于防止相邻两个零件相对旋转的销钉。

    密封腔:指安装密封部位旋转轴与静止壳体之的环状空间。

    密封腔体:包容密封腔的静止壳体;

    弹性元件:弹簧或波纹管之类的具有弹性的零件。

    摩擦副:配对使用的一组密封环。
